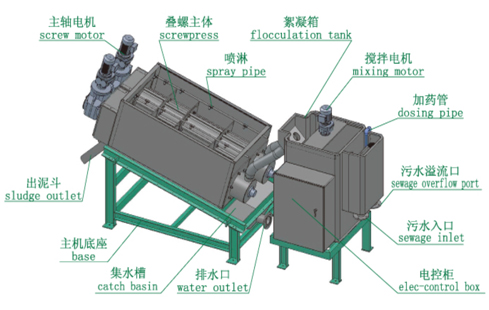

1.污水入口：位于絮凝箱的后部，與污泥泵相連，連接方式為法蘭連接
2.污水溢流口：位于絮凝箱的后部，當污泥液位達到絮凝箱最高液位時，污泥將從該口回流出來，流回污泥池
3.加藥管：位于絮凝箱的右側，與加藥計量泵相連，配置好的PAM絮凝劑溶液通過此管道進入絮凝箱與污泥混合、絮凝
4.絮凝箱：用于污泥與PAM絮凝劑的混合、絮凝，絮凝好的污泥由絮凝箱流至疊螺主體中
5.攪拌電機：與攪拌器相連，用于加快污泥與PAM絮凝劑的絮凝
6.疊螺主體：污泥在疊螺主體中進行脫水處理
7.噴淋：用于疊螺主體的清洗，與絮凝箱右側的電磁閥相連，噴淋時間與停歇時間可在電控箱中控制
8.主軸電機：驅動疊螺主體
9.出泥斗：脫水后的污泥有此處排出
10.集水槽：用于收集由疊螺主體脫水排出的濾液
11.排水口：位于集水箱的后端，集水箱的濾液有此處排出（10系列、20系列排水口位于集水槽的右側）
12.電控柜：用于控制整個疊螺式污泥脫水機系統的電路控制。
